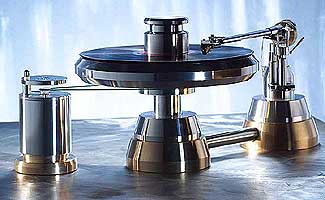

Musicalitat

È un sistema di lettura analogico realizzato dal team Klimo e composto di:

• giradischi TAFELRUNDE
• braccio LANCELLOTTO
• testina ERTANAX
• supporto GESTELL

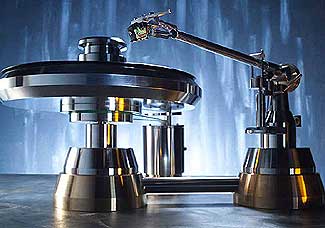

Questo giradischi di oltre 30 Kg di peso è disaccoppiato in più punti:

1. sotto la base
2. sotto il piatto
3. sotto il perno per mezzo di un campo magnetico calibrato e controllato con molta cura.

Questo cuscinetto d'aria che sostiene il perno, sostituisce il cuscinetto reggispinta eliminando il naturale rumore di quest'ultimo; rumore che deteriora le prestazioni del giradischi ed in modo particolare dei giradischi che utilizzando un piatto di massa elevata, riducendo i benefici di questa scelta.

La forma particolare di questo giradischi ed i materiali utilizzati mirano all'obiettivo di ridurre i fenomeni fisici provocati dalle risonanze indesiderate.

Si è deciso infatti di ridurre e se possibile eliminare la base, che in quasi tutti i giradischi in commercio è di grande superficie, e spesso causa di elevate risonanze che diventano molto dannose sul risultato sonoro del giradischi.

Tutte le parti che compongono questo giradischi, quelle strutturali come le minuterie, sono estremamente precise e realizzate utilizzando i materiali più efficaci ai loro compiti.

Le tolleranze delle parti meccaniche sono incredibilmente basse, i calcoli ed i controlli delle risonanze sono state eseguite con sofisticati programmi.

Il motore viene monitorato da un'alimentazione molto sofisticata che controlla elettronicamente la velocità tramite un quarzo che stabilizza la frequenza dell'alimentazione, e quindi la rotazione del piatto, riducendo inoltre le vibrazioni del motore grazie ad una regolazione elettronica delle fasi del motore stesso.

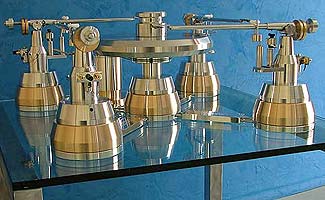

Specifiche tecniche Tafelrunde

• TIPO: A levitazione magnetica
• TRASMISSIONE: A cinghia
• REGGISPINTA: A levitazione magnetica assolutamente privo di attriti e rumore, non presenta usura nel tempo
• MOTORE: Motore sincrono 12+12 poli alimentato e controllato con due circuiti. Il primo è un circuito elettronico composto da un oscillatore al quarzo che sintetizza la frequenza di funzionamento del motore. Questo segnale a frequenza costante viene amplificato da un finale a transistor e tramite un trasformatore di uscita pilota il motore in potenza.

Questo dispositivo garantisce quindi la costanza di velocità del motore, e, tramite una taratura eseguita in fabbrica, regola la fase tra i due avvolgimenti del motore.

Questa regolazione serve a compensare le differenze tra gli avvolgimenti consentendo al motore di girare correttamente smettendo di vibrare.

In questo modo è stato possibile risolvere a monte il problema dell'isolamento del motore, dal piatto del giradischi. I tecnici Klimo non si sono però accontentati di questo risultato.

Hanno infatti realizzato un supporto per il motore che, grazie alla sua massa elevata ed a una serie di isolamenti elastici, elimina completamente le microvibrazioni residue del motore oltre a consentirne la regolazione in altezza per una sua corretta installazione.

Questo giradischi viene quindi fornito con un'alimentazione elettronica a due velocità (33/45 RPM). Con questa alimentazione è possibile effettuare la regolazione fine della velocità.

Non è imperniato - non è unipivot

Il significato di questo nome ha ispirato la siluette del braccio che ricorda il cavaliere che sostiene una lunga lancia.

Il braccio è disaccoppiato con il sistema a levitazione magnetica che sostiene l'articolazione e “sospende” tutto il braccio.

La speciale canna molto lunga, oltre 13 pollici, riduce notevolmente l'errore tangenziale garantendo un eccezionale capacità di tracciamento anche per i difficili solchi vicini al centro del disco.

Realizzata con le più rigide tolleranze, il suo esclusivo design a cavità variabile garantisce con efficacia il controllo di tutta l'energia generata dalla testina, eliminando all'interno della sua struttura le risonanze indesiderate.

Ottenere il massimo risultato nel controllo delle risonanze ha richiesto nella progettazione del braccio il calcolo di più punti di disaccoppiamento, concentrati soprattutto nei pressi dell'articolazione, quest'ultima sviluppata per garantire attriti di valore trascurabile ed ottima resistenza ed affidabilità nel tempo.

Un'altra motivazione di questa scelta costruttiva è legata al fatto che oggi la stragrande maggioranza dei fonorivelatori in commercio ha un disegno del diamante che consente di avere una superficie di contatto con il solco molto ampia, quindi una pressione sul disco molto bassa, con bassi attriti.

Questo limita ulteriormente l'uso del dispositivo antiskating, molti costruttori di testine consigliano infatti valori di antiskating vicini allo zero.

SISTEMA PER IL MOVIMENTO ORIZZONTALE: a levitazione magnetica

SISTEMA PER IL MOVIMENTO VERTICALE: ad asse portante con accoppiamento bipivot

VANTAGGI DEL SISTEMA: Basso peso specifico nei punti di lavoro, quindi basso attrito, bassa sensibilità alle variazioni di temperatura, bassa usura e maggior stabilità (anche grazie all'uso di materiali autolubrificanti)

Grazie a questo sistema abbiamo una grande affidabilità ed una facile messa a punto oltre ad un utilizzo molto semplice (a differenza di sistemi unipivot classici).

NOTE: Per ottimizzare al massimo le prestazioni di questo strumento di precisione lo staff tecnico Klimo, ha lavorato su tre punti fondamentali.

1. Alto valore di lunghezza effettiva del braccio (basso errore radiale quindi tracciamento corretto anche dei solchi più vicini al centro del disco)
2. Articolazione con bassissimi attriti (quindi riproduzione dettagliata e suono definito, dinamico, con immagine ampia e profonda)
3. Smorzamento delle risonanze che alterano la qualità del sistema di lettura con aumento della distorsione. (Ottimizzare quest'ultimo parametro, significa ottenere un suono privo di distorsioni). Per ottimizzare quest'ultimo parametro senza penalizzarne altri, lo staff Klimo Labor ha dovuto fare molto lavoro e sperimentare molte soluzioni per realizzare un sistema di smorzamento efficace e controllato. La soluzione che ha permesso di ottenere grandi performance è un sistema che agisce in tre punti, in posizioni differenti del braccio e due di queste in prossimità delle due articolazioni che consentono il corretto movimento del braccio.

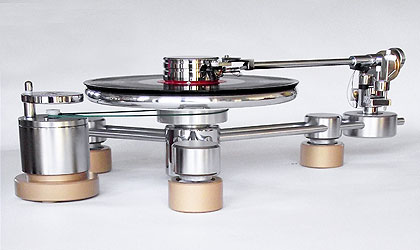

Dopo 5 anni di importanti successi di critica e vendite, il sistema Musikalitat (Tafelrunde e Lancellotto) viene affiancato da un nuovo modello, il giradischi Beorde, equipaggiato dal braccio Bliant.

Per Klimo Labor, la sorgente analogica rimane ancora il sistema con la miglior qualità per la riproduzione musicale.

Ovviamente viene utilizzata tutta l'esperienza messa a punto sul suo predecessore, ma non sarà così semplice.

Infatti disegnare un perno a levitazione magnetica molto più corto perché fosse utilizzato su un giradischi dalle dimensioni più piccole, presentava molti nuovi problemi che vengono però risolti con soluzioni molto efficaci.

Tutto ciò rese poi possibile la realizzazione di un nuovo perno utilizzabile anche sul Tafelrunde, in grado di migliorarne ancora le prestazioni sonore.

Questo giradischi rigido è disaccoppiato in più punti:

1. sotto i piedi
2. sotto il piatto
3. sotto il perno per mezzo di un campo magnetico calibrato; in pratica, il gruppo perno-piatto levita sostenuto dalla forza dei magneti.

La forza repulsiva, data da magneti, viene utilizzata non solo quale sistema di sospensione, ma anche per il sostegno del piatto, rendendo del tutto inutile l'impiego della canonica soluzione perno su biglia reggispinta in bagno d'olio, punto critico numero uno di qualsiasi giradischi tradizionale.

Questo cuscinetto d'aria che sostiene il perno, sostituisce il cuscinetto reggispinta eliminando il naturale rumore di quest'ultimo; rumore che deteriora le prestazioni del giradischi ed in modo particolare dei giradischi che utilizzando un piatto di massa elevata, riducendo i benefici di questa scelta.

In tal modo si elimina alla base la fonte di uno tra i disturbi più deleteri ai fini della lettura di supporto analogico.

Anche in questo giradischi la forma particolare ed i materiali utilizzati mirano all'obiettivo di ridurre i fenomeni fisici provocati dalle risonanze indesiderate. Il design è quindi funzionale alla tecnica per ottenere un risultato di altissimo livello.

Tutte le parti che compongono questo giradischi, quelle strutturali come le minuterie, sono estremamente precise e realizzate utilizzando i materiali più efficaci ai loro compiti.

Il giradischi viene fornito, A SECONDA DELLA VERSIONE, con un alimentatore elettronico ad una velocità, il cambio 33/45 giri è manuale, spostando la cinghia sulla puleggia del motore. (VEDI ALIMENTATORE STERN). Oppure con un'alimentazione a 2 velocità con regolazione fine.

Specifiche tecniche Beorde

• TIPO: A levitazione magnetica
• TRASMISSIONE: A cinghia
• REGGISPINTA: A levitazione magnetica, non presenta usura nel tempo
• MOTORE: Motore sincrono 12+12 poli alimentato nella versione con alimentazione a due velocità, da un doppio circuito. Il primo è un circuito elettronico composto da un oscillatore al quarzo che sintetizza la frequenza di funzionamento del motore. Questo segnale a frequenza costante viene amplificato da un finale a transistor e tramite un trasformatore di uscita pilota il motore in potenza. Questo dispositivo garantisce la costanza di velocità del motore. Il secondo circuito serve a compensare le differenze tra gli avvolgimenti del motore, consentendo al motore stesso di girare correttamente smettendo di vibrare. In questo modo è stato possibile risolvere a monte il problema dell'isolamento del motore, dal piatto del giradischi. Il supporto per il motore grazie alla sua massa elevata ed a una serie di isolamenti elastici, elimina completamente le microvibrazioni residue del motore e ne consente la regolazione in altezza per una sua corretta installazione.

La forza alla quale il sistema antiskating si oppone è maggiore (se il fonorivelatore ha un diamante conico) quanto maggiore è l'errore tangenziale che un braccio imperniato ha. Il braccio Klimo con i suoi 13 pollici di lunghezza effettiva ha un errore tangenziale estremamente basso quindi questa forza è irrilevante. Si è quindi scelto di eliminare questo dispositivo che oltre ad essere estremamente complesso da regolare correttamente (vi sono diverse opinioni al riguardo), può comportare ulteriori problemi al sistema di lettura braccio-testina. Un'altra motivazione di questa scelta costruttiva è legata al fatto che oggi la stragrande maggioranza dei fonorivelatori in commercio ha un disegno del diamante che consente di avere una superficie di contatto con il solco molto ampia, quindi una pressione sul disco molto bassa, con bassi attriti.

Molti costruttori di testine consigliano infatti valori di antiskating vicini allo zero.

SISTEMA PER IL MOVIMENTO ORIZZONTALE: a levitazione magnetica

SISTEMA PER IL MOVIMENTO VERTICALE: ad asse portante con accoppiamento multipivot

VANTAGGI DEL SISTEMA: Basso peso specifico nei punti di lavoro, quindi basso attrito, bassa sensibilità alle variazioni di temperatura, bassa usura e maggior stabilità (anche grazie all'uso di materiali autolubrificanti)

Grazie a questo sistema abbiamo una grande affidabilità ed una facile messa a punto oltre ad un utilizzo molto semplice (a differenza di sistemi unipivot classici).

Specifiche tecniche Bliant

• TIPO: Diritto tubolare in lega allumino
• LUNGHEZZA EFFETTIVA: 13 pollici
• MASSA EFFETTIVA: media
• PESO AMMESSO DEL FONORIVELATORE: TUTTI (vedi contrappesi opzionali)
• REGOLAZIONE FORZA APPOGGIO: Sistema a contrappeso
• REGOLAZIONE VTA: SI
• ALZABRACCIO: SI
• PORTATESTINA: Amovibile
• CANNA: Intercambiabile
• ANTISKATING: Non previsto

Stern

Nel 1998 Dusan Klimo e il suo staff iniziano a sviluppare la prima sorgente audio "Klimo Labor" ancora considerata da molti esperti un riferimento assoluto: il Tafelrunde.

Per Dusan Klimo ancora oggi il giradischi analogico è ritenuto la sorgente audio di maggiore qualità. Nonostante sul mercato ormai avanzino i nuovo formati di musica digitale (musica liquida) per la maggior parte, riprodotti da sorgenti di bassa qualità musicale come i computer.

Lo Stern monta il famoso piatto in vetro.

Questo piatto è stato accoppiato ad un nuovo sistema perno-contropiatto-centratore studiato apposta per questo giradischi perché più classico rispetto alle soluzioni utilizzate sul Beorde e sul Tafelrunde.

In questo giradischi il perno non è a levitazione magnetica, in quanto questo sistema perde efficacia utilizzando un piatto leggero come quello utilizzato sullo Stern.

Anche in questo modello la forma particolare ed i materiali utilizzati mirano all'obiettivo di ridurre i fenomeni fisici provocati dalle risonanze indesiderate.

Questo giradischi è molto compatto quindi semplice da inserire in tutti gli ambienti dove si voglia ascoltare musica con un'elevata qualità.

Nello Stern viene fornita di serie un'alimentazione passiva, che grazie ad una regolazione (eseguita in fabbrica) ottimizza il funzionamento del motore riducendone le vibrazioni.

Questa alimentazione passiva può essere sostituita con le versioni elettroniche a 1 o 2 velocità che equipaggiano i modelli superiori.

Il motore è lo stesso montato sul Tafelrunde e sul Beorde. E' un motore sincrono 12+12 poli.

I tecnici Klimo hanno realizzato un supporto per il motore che, grazie alla sua massa elevata, elimina molte delle microvibrazioni residue del motore.

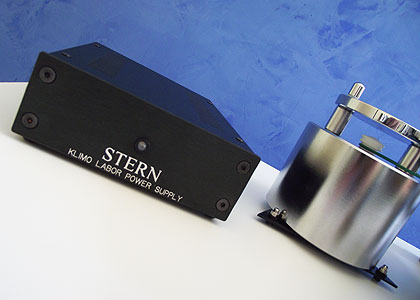

Alimentatori per giradischi

Come già detto i giradischi Klimo sono equipaggiati con motori sincroni 12+12 poli con alimentazione 110 V.

In questi motori che vengono alimentati con tensioni alternate a circa 110 V, la tensione non è così determinante, in quanto la precisione nella velocità di rotazione viene determinata dalla frequenza del segnale di alimentazione.

Nel modello Stern viene fornito un alimentatore passivo che, regolato in fabbrica, permette l'abbinamento dell'alimentazione di rete da 230 V a 110 V e una regolazione passiva che compensa le differenze dei due avvolgimenti del motore, riducendone così le vibrazioni.

Mentre per quanto riguarda la costanza nella velocità di rotazione del motore ci si affida ai 50 Hz della frequenza di rete.

Su questo giradischi è possibile montare, senza nessuna modifica, una delle DUE alimentazioni elettroniche che equipaggiano di serie gli altri modelli di giradischi.

• Alimentazione 1 velocità di serie sullo Stern.
• Alimentazione 1 velocità di serie sul Beorde versione base.
• Alimentazione 2 velocità regolabile di serie sul Taferlunde Reference versione 2 vel e sul Beorde versione 2 velocità.
• Alimentazione 2 velocità REFERENCE regolabile di serie sul Tafelrunde Reference plus e Beorde versione plus.

Il motore sincrono 12+12 poli è pilotato da una tensione di circa 110V.

L'alimentazione a due velocità regolabile è realizzata utilizzando un circuito con due geratori di frequenza controllati al quarzo che pilotano il motore con due frequenze diverse per ottenere le velocità 33/45 giri.

Il segnale generato da questo circuito viene poi amplificato da un finale di potenza a stato solido, con un trasformatore di uscita.

All'interno dell'alimentatore abbiamo un secondo circuito passivo. Questo circuito viene utilizzato per compensare le differenze tra le due fasi del motore.

Viene regolato in fase di produzione, ottenendo così una drastica riduzione delle vibrazioni del motore.

Con questa alimentazione è possibile la regolazione fine della velocità, grazie ad un accessorio (stroboscopio) fornito di serie con l'alimentatore.

L'alimentazione a due velocità regolabile Reference è esteticamente identica al modello sopra descritto.

La versione Reference come il modello precedente trasforma la tensione di rete da 230 V in 110V circa, per pilotare il motore, e genera due frequenze diverse per il controllo della velocità 33/45 giri.

La differenza sostanziale, con il modello più economico, che porterà un ulteriore incremento delle prestazioni del giradischi, è la presenza di due amplificatori che pilotano separatamente le due fasi del motore.

Ovviamente anche in questo caso, le frequenze sono controllate da un quarzo, e anche in questo caso è possibile la regolazione fine della velocità.

La presenza del doppio amplificatore, porta a più di un vantaggio: il primo è la doppia potenza a disposizione per pilotare il motore, il secondo vantaggio, molto maggiore, è la possibiltà di regolare la fase e compensare così, in maniera più precisa, le differenze tra le due bobine del motore stesso, tramite un controllo computerizzato.

In questo caso la regolazione è attiva ed interviene prima che il segnale che pilota il motore venga amplificato.

Questa regolazione interviene sia sulla fase che sull'ampiezza del segnale che pilota il motore, riducendo così in maniera ancora più evidente le vibrazioni, rendendo più stabile il funzionamento del motore stesso.

Anche questa taratura viene effettuata nelle fasi di assemblaggio del giradischi.

Grazie a queste alimentazioni è stato possibile risolvere a monte, il problema dell'isolamento del motore dal piatto del giradischi, evitando di realizzare un giradischi a controtelaio flottante, che avrebbe portato a problemi di stabilità di funzionamento.

Infatti la taratura di sistemi realizzati con molle e/o cuscini d'aria, deve essere ripetuta regolarmente e frequentemente, rendendo il giradischi meno costante nelle prestazioni, più complicato da montare e più costoso da realizzare, a parità di prestazioni.

Per ultima cosa, non meno importante, queste alimentazioni ci permetteranno di fare regolazioni fini della velocità, sul posto dove viene installato il giradischi con possibilità di memorizzare in maniera indipendente le due tarature 33/45 giri.

Questo ci permetterà di ottenere nel tempo una sempre perfetta regolazione della velocità di funzionamento del giradischi.

Queste alimentazioni possono essere utilizzate anche su altri giradischi equipaggiati con questo tipo di motore.

Il fonorivelatore ha un corpo estremamente rigido in magnesio.

Le sue bobine sono costruite con conduttori di altissima qualità, lo stilo è realizzato in Boro, i magneti sono in Alnico.

La Ertanax utilizza due tipi di diamanti per due diverse versioni S e G. Il taglio SFL Superfineline per il modello Ertanax S mentre il taglio Gys Gyger, per il modello Ertanax G, entrambi efficacissimi. La tensione di uscita è di 1 mv e permette un perfetto interfacciamento con preamplificatori mc o mm ad alto guadagno.

L'assenza quasi totale del corpo mette in evidenza il cantilever in alluminio in tutta la sua lunghezza, con il gruppo magneti parzialmente coperto.
Un fonorivelatore snello, quindi, ridotto al minimo proprio per eliminare completamente le vibrazioni indesiderate causate dal telaio.
La massa e la cedevolezza consentono una totale compatibilità con i migliori bracci in commercio. Partner ideale per il nuovo giradischi Klimo Beorde e il suo braccio Bliant.

A proposito di voci, il timbro è profondamente morbido ed insieme completo. La gestione della polifonia è buono ed anche il rispetto delle sfumature è improntato ad una certa morbidezza, che significa che mentre ogni dettaglio nell'esecuzione vocale è presente, niente viene messo troppo in evidenza, grazie soprattutto ad un registro acuto molto ben controllato.

L'immagine è molto ampia e la scansione dei piani sonori è assai plastica con una ricchezza di sfumature ambientali assai convincente.

Un fonorivelatore che sicuramente svelerà quanto il Vinile abbia ancora da insegnare.

Specifiche tecniche Klinge

• TIPO: Movi ng coil
• RISPOSTA IN FREQUENZA: 20Hz ÷ 20KHz ± 0,5dB
• PESO LETTURA: 2,2 ÷ 2,5 gr (ottimale 2,2 gr.)
• SEPARAZIONE TRA I CANALI: 30dB (1KHz)
• TENSIONE DI USCITA: 1mV
• IMPEDENZA TESTINA: » 25 Ohm
• IMPEDENZA DI CARICO: 100 ÷ 500 Ω (ottimale 100 Ω)
• CANTILEVER: ALLUMINIO
• MAGNETI: ALNICO
• DIAMANTE: Super Fine Line
• PESO TESTINA: 9 gr.
• CORPO: in magnesio

GESTELL

E' un solido ed elegante tavolino per giradischi utilizzabile, se lo si desidera, anche per l'efficace posizionamento delle elettroniche (consigliato per tutti i modelli di giradischi).

Gestell WALL

Solida ed elegnate mensola per il posizionamento del giradischi Stern o del Beorde. Adatta anche per il posizionamento di elettroniche.
